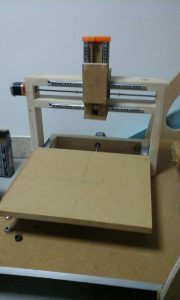

Mini fresadora

Proyecto construcción fresadora pequeña, fablab SantanderÚtil para crear cualquier tipo de diseño 2D con posibilidades de crear también 3D
Materiales (por partes, en mm)
- Bandeja:
Tabla de madera 410 x 360x 20
Pieza: 115 x 70 x 30
Raíles de cajón: 325 x 25
-Estructura principal:
2 listones de 350 x 65 x 30
4 listones de 420 x 65 x 30
2 listones de 405 x 65 x 30
4 raíles de cajón: 310 x 15
2 varillas metálicas: 460 x 6
2 motores con soporte ( Type 42BHH48-248X-24B)

Estructura cabezal:
2 piezas: 120 x 75 x 15
2 piezas: 105 x 75 x 15
1 pieza: 235 x 25 x 15
1 pieza: 115 x 75 x 15
2 raíles de cajón de 185 x 15

Materiales totales (medidas aproximadas)

- Madera
Tablero de 410 x 360 x 20 mm – (1)
5 tablones de 410 x 65 x 25 mm (2-6)
2 tablones de 320 x 65 x25 mm
1 tablón de 470 x 65 x 25 mm

- Piezas menores, en madera :
2 de 120 x 75 x 15 mm
1 de 110 x 75 x 15 mm
2 de 105 x 75 x 15 mm
1 de 235 x 75 x 15 mm
2 de 235 x 25 x 15 mm
1 de 110 x 65 x 30 mm
1 de 90 x 45 x 20 mm

- Otros:
4 raíles de cajón de 310 x 15 mm
2 raíles de cajón de 185 x 15
2 raíles de cajón de 325 x 25 mm
1 varillas de 6 mm de diámetro x 460 mm
2 soportes para los motores, (diseños a añadir)

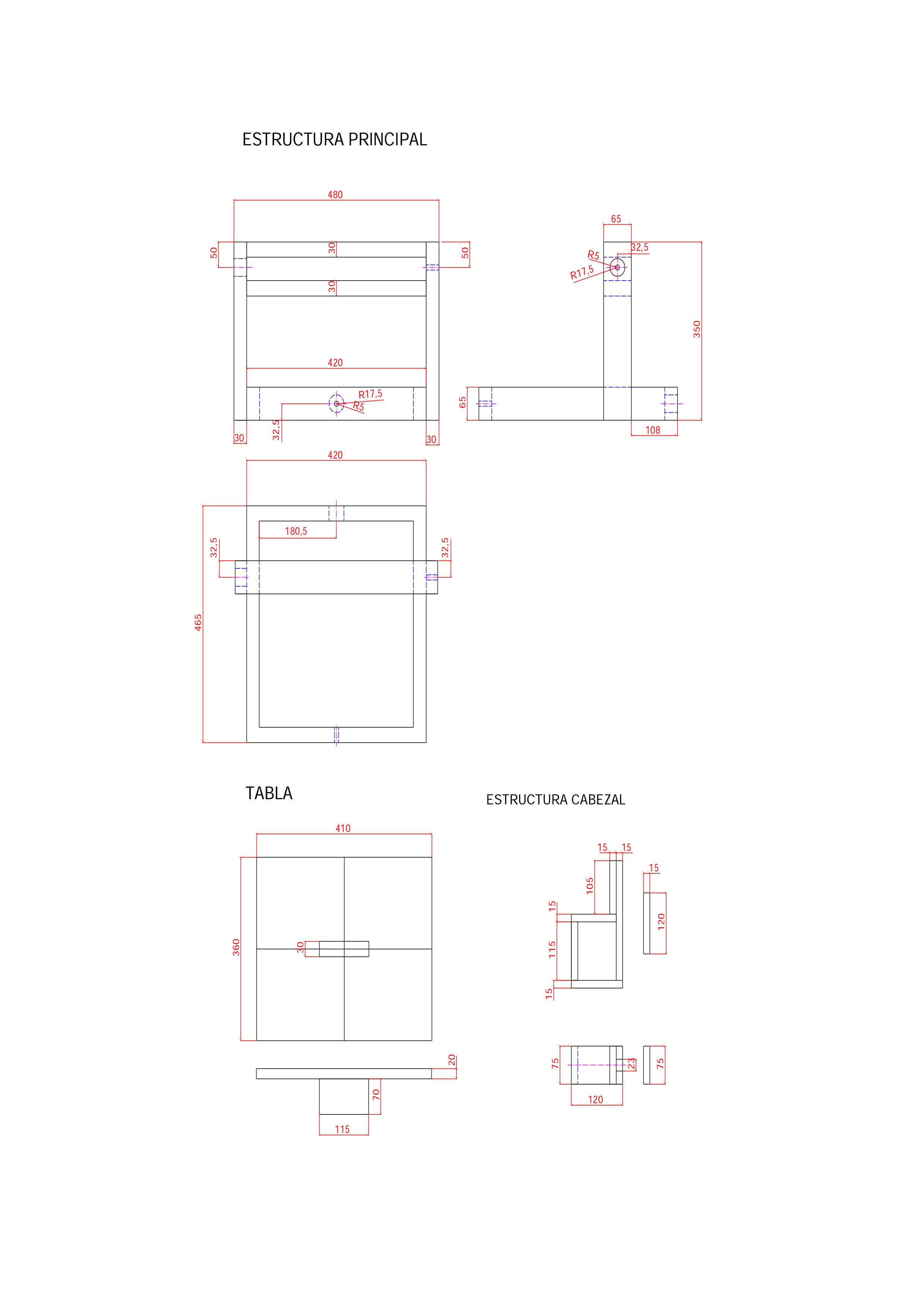

Planos

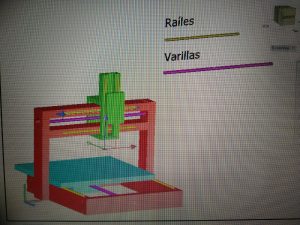

Diseño 3D autocad.

Diseño 3D STL
